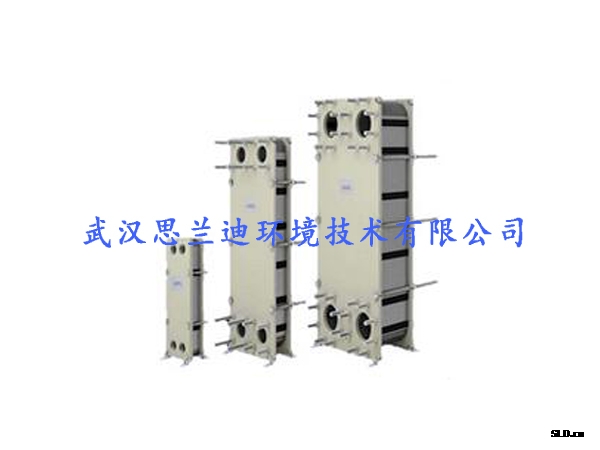

游泳池設備——阿法拉伐板式換熱器
來源：http://m.haplighting.com/ 作者：武漢思蘭迪泳池水處理設備廠家 時間：2017/6/7 16:09:11 分類：鍋爐加熱系列 瀏覽：209次
阿法拉伐板式換熱器概述
板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替的流至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成了許多支承點，足以承受介質間的壓力差。
金屬板和活動壓緊板懸掛在上導桿上，并由下導桿定位，而桿端則固定在支撐柱上，但如果其中一種液體或兩種液體在換熱器內不止通過一次，則接口應開在固定板和活動壓緊板上。
阿法拉伐板式換熱器型號
| 型式 | 連接口徑 | 標準最大流量 | 最大使用壓力 | 最大試驗壓力 | 最大傳熱面積 |
| mm | m3/h | kg/cm2G | kg/cm2G | m2 | |
| T2B | 25 | 8 | 16 | 21 | 1 |
| M3 | 32 | 14 | 16 | 21 | 3 |
| T5M | 50 | 50 | 16 | 21 | 5 |
| M6 | 50 | 45 | 25 | 33 | 37 |
| M6M | 50 | 45 | 25 | 33 | 35 |
| TS6M | 65 | 72 | 25 | 33 | 37 |
| TL6B | 65 | 72 | 25 | 33 | 35 |
| M10B | 100 | 190 | 25 | 33 | 100 |
| M10M | 100 | 190 | 25 | 33 | 60 |
| TL10B | 100 | 190 | 30 | 39 | 250 |
| M15B | 150 | 390 | 30 | 39 | 370 |
| M15M | 150 | 390 | 20 | 26 | 230 |
| T20B | 200 | 700 | 30 | 39 | 425 |
| T20P | 200 | 700 | 30 | 39 | 425 |
| T20M | 200 | 700 | 30 | 39 | 410 |
| TS20M | 200 | 540 | 30 | 39 | 85 |
| MX25B | 200/250 | 900 | 30 | 39 | 1,000 |
| MX25M | 200/250 | 900 | 25 | 33 | 1,000 |
| M30 | 300/350 | 1,400 | 25 | 33 | 1,400 |
| TL35B | 300/350 | 1,800 | 30 | 39 | 2,200 |
